流動性

2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動長度、表現(xiàn)粘度及流動比（流程長度/塑件壁厚）等一系列指數(shù)進(jìn)行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動長度長、表現(xiàn)粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流動性是否適用于注塑成型。按模具設(shè)計要求大致可將常用塑料的流動性分為三類：

①流動性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點：

①溫度料溫高則流動性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所以前者在成型時宜調(diào)節(jié)溫度來控制流動性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動性也增大，特別是PE、POM較為敏感，所以成型時宜調(diào)節(jié)注塑壓力來控制流動性。

③模具結(jié)構(gòu)澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設(shè)計，熔融料流動阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實際流動性，凡促使熔融料降低溫度，增加流動性阻力的則流動性就降低。模具設(shè)計時應(yīng)根據(jù)所用塑料的流動性，選用合理的結(jié)構(gòu)。成型時則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當(dāng)?shù)卣{(diào)節(jié)填充情況以滿足成型需要。

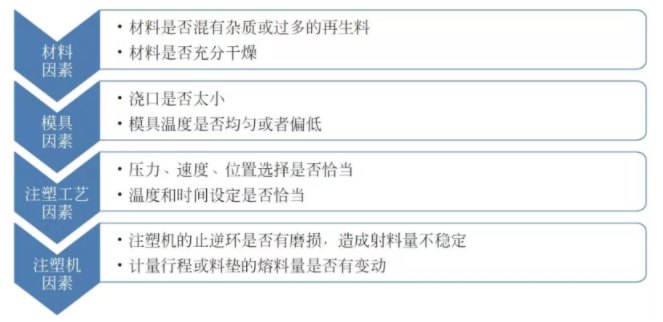

產(chǎn)品重量不穩(wěn)定的原因分類

塑料加工廠在遇到產(chǎn)品重量不穩(wěn)定的時候，先從材料和模具方面進(jìn)行一個初步的判斷，然后要針對問題有一個大概的分析思路，再對注塑加工工藝參數(shù)進(jìn)行調(diào)整，從而找到問題的具體原因。 對于產(chǎn)品重量不穩(wěn)定的缺陷來說，注塑工藝是主要的影響因素。有時候由于注射速度過快，產(chǎn)品冷卻后無法

影響塑料制品冷卻速率的因素有哪些？

塑料制品設(shè)計方面。主要是塑料制品壁厚。制品厚度越大，冷卻時間越長。一般而言，冷卻時間約與塑料制品厚度的平方成正比，或是與最大流道直徑的1.6次方成正比。即塑料制品厚度加倍，冷卻時間增加4倍。 模具材料及其冷卻方式。模具材料，包括模具型芯、型腔材料以及模架材料對冷卻

注塑加工模具設(shè)計要點

注塑加工模具設(shè)計要點：(1)盡量采用注塑模具標(biāo)準(zhǔn)件對應(yīng)注塑模具的每一部分都有不同的企業(yè)在進(jìn)行相應(yīng)標(biāo)準(zhǔn)件的開發(fā)，并存在日益完善的國內(nèi)、國外或國際標(biāo)準(zhǔn)。國際注塑模具標(biāo)準(zhǔn)化組織是ISO/TC29 /SC8。我國1983年成立了”全國注塑模具標(biāo)準(zhǔn)化技術(shù)委員會”。美國的DME公司、德國的HASCO公司和日本的FUTABA公司是世界上生產(chǎn)標(biāo)準(zhǔn)模

PVC塑料注塑成型的工藝條件有哪些

1、模具流道比普通流道要寬、厚點，澆口要大些；主要是PVC流動性較差；2、材料在加工前最好先干燥下，干燥溫度不宜過高50度-70度左右，當(dāng)然材料保存比較好的話不干燥也可以；3、控制好加工溫度，包括射嘴溫度，控制溫度是加工PVC的一個關(guān)鍵環(huán)節(jié)，如果控制不好，就很難生產(chǎn)出好的產(chǎn)品來，尤其是生產(chǎn)白色的產(chǎn)品；4、PVC冷卻相

塑料扁平外殼翹曲變形的現(xiàn)象和原因

注塑加工廠在注塑生產(chǎn)外殼時，冷卻是一個特殊的過程，外殼兩端的冷卻速度會比中心區(qū)域的冷卻速度快一點，而接近外殼中心處的離形腔的冷卻速度是最慢的。因此，在熱量釋放中，塑料模具的離形腔是最慢的，兩端材料雖然已經(jīng)固化，但隨著外殼中心處熔體的冷卻，外殼整體的收縮還會繼續(xù)存在。又由于尖
