塑料制品廠在注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案分析，注塑塑料件缺陷的特征注塑過(guò)程中重量尺寸的變化超過(guò)了塑料模具、注塑機(jī)、塑料組合的生產(chǎn)能力。

可能出現(xiàn)問(wèn)題的原因缺陷：

　　輸入射料缸內(nèi)的塑料不均。射料缸溫度或波動(dòng)的范圍太大。注塑機(jī)容量太小。注塑壓力不穩(wěn)定。.螺桿復(fù)位不穩(wěn)定。運(yùn)作時(shí)間的變化、溶液黏度不一致。注射速度（流量控制）不穩(wěn)定。使用了不適合模具的塑料品種。考慮模溫、注射壓力、速度、時(shí)間和保壓等對(duì)產(chǎn)品的影響。

解決方案：

　　(1).檢查有無(wú)充足的冷卻水流經(jīng)料斗喉以保持正確的溫度。

　　(2).檢查是否劣質(zhì)或松脫的熱電偶。

　　(3).檢查與溫度控制器一起使用的熱電偶是否屬于正確類型。

　　(4).檢查注塑機(jī)的注塑量和塑化能力，然后與實(shí)際注塑量和每小時(shí)的注塑料用量進(jìn)行比較。

　　(5).檢查是否每次運(yùn)作都有穩(wěn)定的熔融熱料。

　　(6).檢查回流防止閥有否泄露，若有需要就進(jìn)行更換。

　　(7).檢查是否錯(cuò)誤的進(jìn)料設(shè)定。

　    (8).保證螺桿在每次運(yùn)作復(fù)回位置都是穩(wěn)定的，即不多于0.4mm的變化。

　　(9).檢查運(yùn)作時(shí)間的不一致性。

　　(10).使用背壓。

　　(11).檢查液壓系統(tǒng)運(yùn)作是否正常，油溫是否過(guò)高或過(guò)低（25—60oC）。

　　(12).選擇適合模具的塑料品種（主要從縮率及機(jī)械強(qiáng)度考慮）。

　　(13).重新調(diào)整整個(gè)生產(chǎn)工藝。

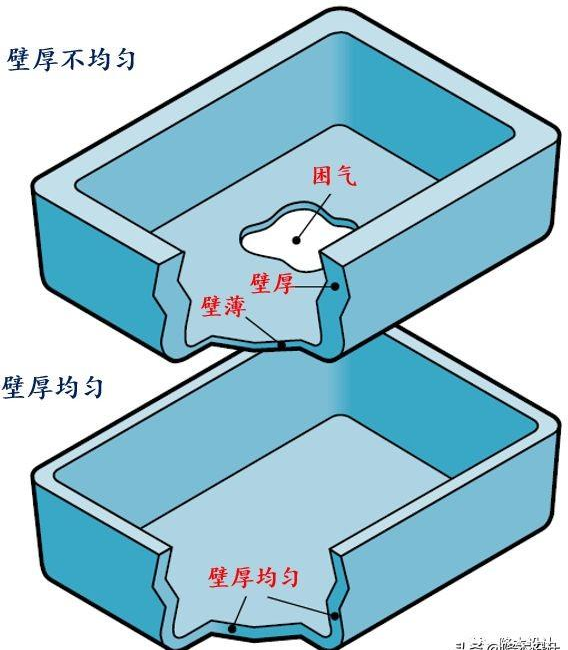

不均勻壁厚導(dǎo)致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設(shè)計(jì)的一個(gè)非常基本的原則。據(jù)我觀察，大多數(shù)的工程師都知道這個(gè)原則，但是很多都認(rèn)為這個(gè)不重要、選擇任性設(shè)計(jì)而不遵守。 當(dāng)注塑產(chǎn)品第一次試摸發(fā)現(xiàn)各種質(zhì)量問(wèn)題，例如縮水、變形翹曲、內(nèi)應(yīng)力和困氣等時(shí)，首先想到的是通過(guò)調(diào)整注塑工藝參數(shù)來(lái)解決，當(dāng)多次調(diào)整問(wèn)題

注塑加工模具設(shè)計(jì)要點(diǎn)

注塑加工模具設(shè)計(jì)要點(diǎn)：(1)盡量采用注塑模具標(biāo)準(zhǔn)件對(duì)應(yīng)注塑模具的每一部分都有不同的企業(yè)在進(jìn)行相應(yīng)標(biāo)準(zhǔn)件的開(kāi)發(fā)，并存在日益完善的國(guó)內(nèi)、國(guó)外或國(guó)際標(biāo)準(zhǔn)。國(guó)際注塑模具標(biāo)準(zhǔn)化組織是ISO/TC29 /SC8。我國(guó)1983年成立了”全國(guó)注塑模具標(biāo)準(zhǔn)化技術(shù)委員會(huì)”。美國(guó)的DME公司、德國(guó)的HASCO公司和日本的FUTABA公司是世界上生產(chǎn)標(biāo)準(zhǔn)模

注塑加工出現(xiàn)縮痕怎么處理？

塑料制品廠生產(chǎn)的注塑產(chǎn)品溶解痕是不能避免的，只是能夠避免不明顯，不能完全消除。如果是不明顯的熔接痕，也不會(huì)影響電鍍。從形成熔接痕的原因而言，要減少熔接痕，就要降低注射或擠出過(guò)程中物料的“分流后匯合”現(xiàn)象發(fā)生的可能性。為了減少并消除這一現(xiàn)象，有如下方法:1）提高模具溫度2）調(diào)整

塑料注塑工藝要考慮那些因素？

流動(dòng)性2.1熱塑性塑料流動(dòng)性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動(dòng)長(zhǎng)度、表現(xiàn)粘度及流動(dòng)比（流程長(zhǎng)度/塑件壁厚）等一系列指數(shù)進(jìn)行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動(dòng)長(zhǎng)度長(zhǎng)、表現(xiàn)粘度小，流動(dòng)比大的則流動(dòng)性就好，對(duì)同一品名的塑料必須檢查其說(shuō)明書(shū)判斷其流

模具加工工藝規(guī)程和精加工工藝

模具加工工藝規(guī)程的內(nèi)容要求1）模具或零件的名稱、圖號(hào)、材料、加工數(shù)量和技術(shù)要求等標(biāo)題欄；2）毛坯尺寸和供貨狀態(tài)；3）工藝定位基準(zhǔn)；4）成型件的加工方法和順序；確定各工序的加工余量、工序尺寸和公差要求以及工裝、設(shè)備的配置；5）各工序的工時(shí)定額；6）確定裝配基準(zhǔn)裝配順序、方法和要求；7）確定試模要求和驗(yàn)收標(biāo)準(zhǔn)。
